Покупатель дома смотрит на фасад и планировку, а потом хочет понять, из чего сделана стена. Чертёж на сайте для этого не подходит: его читают специалисты. Разрез стены дома в виде объёмной 3D-картинки показывает слои сразу, без чтения чертежа. Разбираем, чем 3D-разрез отличается от чертежа в составе АР и КР, какие разрезы каркасных и брусовых домов есть в каталоге 3дпроекты.рф и где строительной компании их использовать.
Чем 3D-разрез стены отличается от чертежа
В разделе АР разрезы выполнены как чертёж: в продольном и поперечном направлениях, с высотными отметками, с «пирогами» по утеплению и гидроизоляции, с потолками и другими элементами. Такой лист нужен тем, кто строит и согласует проект. Подробнее о том, что входит в АР и КР, мы писали в статье «АР и КР проекта дома».
3D-разрез решает другую задачу: он нужен клиенту, а не прорабу. Стену или целый дом «разрезают» в трёхмерной модели и показывают срез как объёмный предмет, с материалами в цвете. Посетитель сайта видит, из каких частей состоит стена, и не гадает, что значит штриховка на листе.
| Разрез на чертеже (АР, КР) | 3D-разрез | |
|---|---|---|
| Для кого | Для строителей и для согласования | Для покупателя на сайте и в рекламе |
| Как выглядит | Линии, отметки, штриховка | Объёмная картинка среза с материалами |
| Как использовать | В рабочей документации | На карточке проекта, на странице технологии, в презентации |
3D-разрез не заменяет рабочую документацию: если нужен проект для строительства, смотрите состав проекта на странице «Что входит в состав проекта?» и статью «Типовой или индивидуальный проект дома».
Каркасный дом в разрезе: что видно на картинке

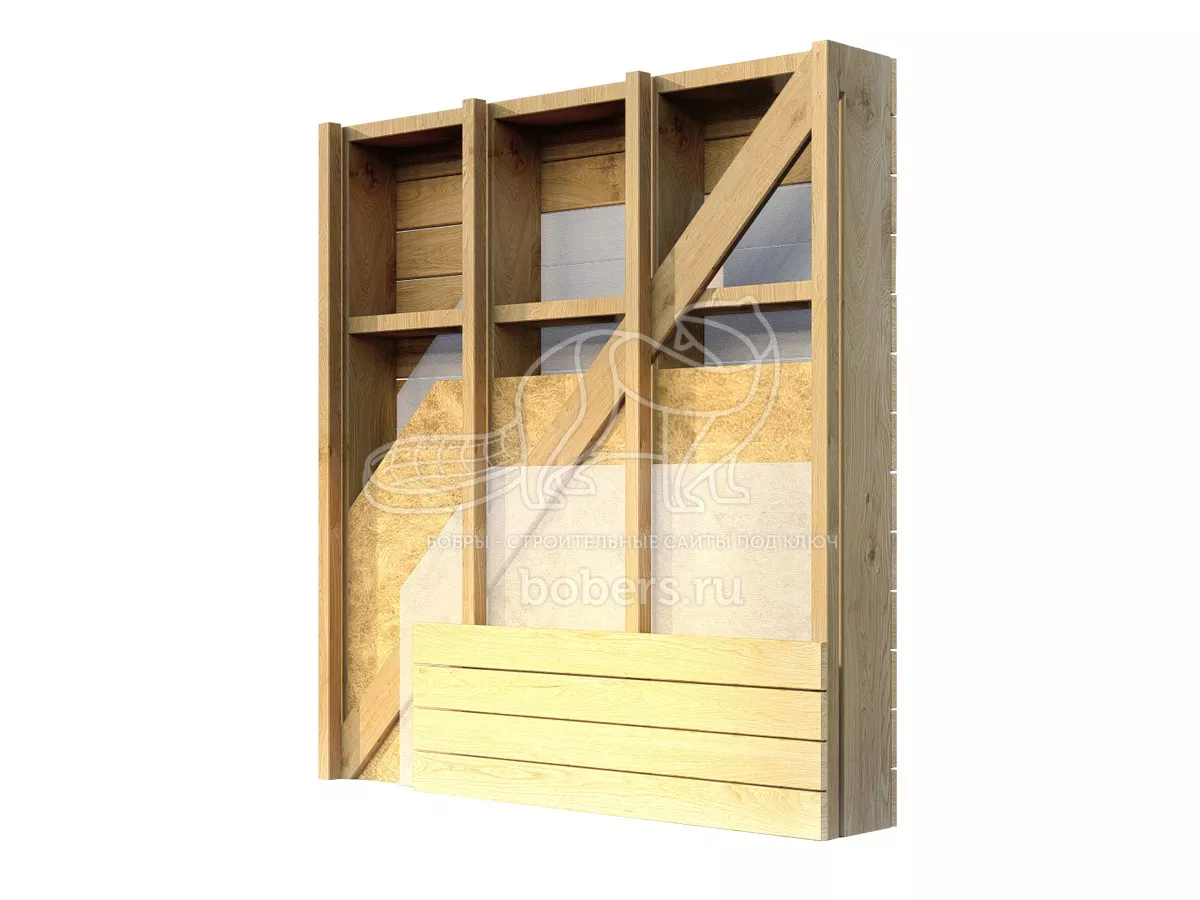

Каркасную стену удобно показывать именно в разрезе: снаружи это просто обшивка, а устройство скрыто. На картинке из каталога видны стойки каркаса, поперечные перемычки, наклонный раскос, утеплитель между стойками и обшивка досками. Покупатель, который сравнивает каркасный и брусовый дом, получает ответ на вопрос «что внутри стены» за пару секунд.
Слева каркасная стена, справа брусовая, оба разреза из каталога 3дпроекты.рф. Картинки с водяным знаком: так выглядят изображения до оформления заказа.
Брусовый дом: стена, углы и перегородки
У брусовой стены свои вопросы: какая толщина бруса, как соединены углы. В каталоге для бруса есть разрезы стены толщиной 100, 150 и 200 мм и ещё один вариант, где все три толщины показаны на одной картинке. Для углов собраны шесть видов рубки: «в чашу», «в тёплый угол», «в лапу», «в полдерева», «в стык» и «в шип-паз». Отдельно есть разрез внутренней перегородки брусового дома.
Если вы продаёте дома из бруса, такая подборка закрывает типичный разговор с покупателем про угол и толщину стены. Сами проекты смотрите в статье «Проекты домов из бруса».
Какие разрезы есть в каталоге
Разрезы собраны на странице «Разрезы, конструктивы и фундаменты». Всего там 31 позиция в трёх разделах: разрезы домов, конструктивы и фундаменты. Брусовые и каркасные дома показаны отдельно.
| Разрез | Что есть в каталоге |
|---|---|
| Дом целиком | Брусовый дом: 2 варианта. Каркасный дом: 2 варианта |
| Несущая стена брусового дома | Толщина 100, 150 и 200 мм, плюс вариант со всеми тремя толщинами на одной картинке |
| Несущая стена каркасного дома | 2 варианта (под углом и прямо) |
| Рубка угла брусового дома | 6 видов: «в чашу», «в тёплый угол», «в лапу», «в полдерева», «в стык», «в шип-паз» |
| Внутренняя перегородка | Брусового дома: 1 вариант. Каркасного дома: 2 варианта (под углом и прямо) |
| Пол дома | 2 варианта (под углом и прямо) |
| Междуэтажное перекрытие | 2 варианта (под углом и прямо) |
| Крыша дома | 2 варианта |
| Фундамент | 6 типов: свайный, на ж/б сваях, ленточный, монолитная плита, свайно-ростверковый, ленточный сборно-монолитный |
Цены на разрезы и состав комплектов смотрите на странице «Разрезы, конструктивы и фундаменты»: там они всегда актуальны. Комплект из картинки дома и пяти картинок конструктива (стена, перегородка, пол, перекрытие, крыша) продаётся со скидкой.
Где строительной компании показывать разрез
- На карточке проекта. Рядом с фасадами и 3D-планировкой разрез отвечает на вопрос «из чего построено».
- На странице технологии. Раздел «Каркасные дома» или «Дома из бруса» с разрезом стены выглядит убедительнее, чем только текст.
- В коммерческом предложении и презентации. Картинку среза можно положить рядом с описанием утепления и конструкции.
- В рекламе и соцсетях. Разрез хорошо работает как отдельный пост «из чего сделана наша стена».
Условия использования картинок
Разрезы продаются на тех же условиях, что и 3D-проекты. Изображения передаются в разрешении 1920×1080 px в формате .jpg на белом фоне, а некоторые разрезы доступны также в формате .png на прозрачном фоне. На картинку накладывается водяной знак вашей компании, а лицензия действует для одного сайта. Как это устроено, описано в статьях «Лицензия на проект дома» и «Водяной знак на фото проекта дома». Если хотите, чтобы изображения разместили на вашем сайте, смотрите «Размещение проекта дома на сайте».
Частые вопросы
Разрез стены дома можно использовать вместо чертежа?
Нет. 3D-разрез объясняет конструкцию покупателю, а для строительства нужна документация. Чертежи разрезов входят в раздел АР, их состав описан в статье про АР и КР.
Какие разрезы выбрать для каркасного дома?
Для каркасного дома в каталоге есть разрез дома целиком, несущая стена и внутренняя перегородка, а пол, междуэтажное перекрытие и крыша вынесены в отдельные разрезы. Если нужен минимум, начните с разреза дома и стены.
Есть ли разрезы фундаментов?
Да, шесть типов: свайный, на ж/б сваях, ленточный, монолитная плита, свайно-ростверковый и ленточный сборно-монолитный.
В каком виде приходят картинки?
Файлами 1920×1080 px в формате .jpg на белом фоне, часть разрезов также в .png на прозрачном. Архив готовится 1-2 часа после оплаты и отправляется на почту файлом или ссылкой на облако.
Хотите показать клиентам, из чего сделан дом?
Выберите разрезы на странице «Разрезы, конструктивы и фундаменты», посмотрите каталог проектов или задайте вопрос менеджеру в Telegram.
